Schlüsselleistung
Temperaturbereich -65~+125℃ Isolationswiderstand ≥5000MΩ
Charakteristische Impedanz 50Ω Dielektrische Widerstandsspannung 1000V
Frequenzbereich 0 bis 18 GHz Kontaktwiderstand Zentralleiter ≤0.003Ω
VSWR ≤1.15+0.012f Außenleiter ≤0.002Ω

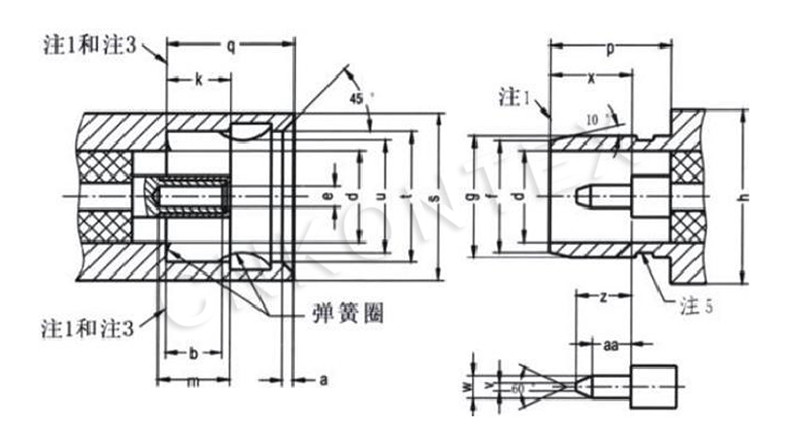

Interface Matching Dimensionen

Symbol MIN (mm) MAX (mm) Hinweis Symbol MIN (mm) MAX (mm) Hinweis
a 0.38 0.51 Chamfer q 5.029
b 2.845 4,6 s φ7.370
d φ4.090 (Nennwert) Durchmesser t φ5.720 Durchmesser
und - 2 Durchmesser u Durchmesser
f φ4.880 (Nennwert) Durchmesser V 0.380 4 Durchmesser
g 5.309 5.359 Durchmesser W φ0.9017 φ0.9398 Durchmesser
h φ7,620 (Nennwert) Durchmesser X 3.252 3.429 Durchmesser
k 3.048 3.225 3 Z 2.159 2.413
m 2.921   aa 1.346
p 5.055 - -
1. Mechanische und elektrische Bezugsebenen
2. Wenn der Stift mit einem Lochdurchmesser von 0,9017/0,9398mm (0,0355/0,0370in) eingesetzt wird, erfüllt er die elektrischen und mechanischen Leistungsanforderungen.
3. Auf den Boden der Feder.
4. Erfüllen Sie elektrische und mechanische Leistungsanforderungen.
5. Die Konstruktion und Positionierung der Dichtungen sind willkürlich, aber wenn der Schnittstellenspalt nicht größer ist als 0,38mm (0,015in), sollte sichergestellt werden, dass die Anforderungen an die Umweltleistung erfüllt werden.
6. Von der Referenzebene zu den elektrischen und mechanischen Kontaktbereichen.
Hinweis: Modelle, die mit G enden, zeigen ein Gehäuse aus Edelstahl an.
