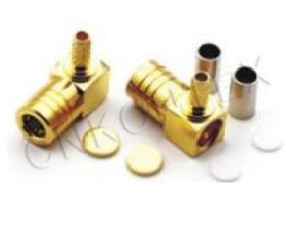

Serie SMB RF Coaxial Connector, Abkürzung für SubMiniature B-Stecker, ist ein kompaktes, leistungsstarkes RF-Verbindungskomponent mit einem praktischen Push-on-Verriegelungsmechanismus. Es entspricht den MIL-C-39012- und IEC-Standards und bietet eine Balance zwischen miniaturisierter Größe, zuverlässiger elektrischer Leistung und einfacher Bedienung und dient als Kernverbindungsteil in mittel- bis hochfrequenten HF-Systemen in mehreren Branchen.
Die Serie verfügt über eine ausgezeichnete elektrische Leistung, die auf verschiedene Szenarien zugeschnitten ist. Mit Doppelimpedanz-Optionen von 50Ω und 75Ω unterstützt es einen Arbeitsfrequenzbereich von DC bis 4GHz (bis zu 10GHz für erweiterte Modelle) - 50Ω für drahtlose Kommunikations- und Testsysteme, 75Ω für Videosignalübertragung. Schlüsselparameter sind zuverlässig: VSWR beträgt ≤1,30 für gerade Typen und ≤1,35 für rechte Winkeltypen, Kontaktwiderstand des Innenleiters ≤6,0mΩ und des Außenleiters ≤1,0mΩ, Isolationswiderstand ≥1000MΩ, was eine minimale Signaldämpfung gewährleistet.
Seine einzigartigen Vorteile liegen in der Push-on-Verriegelung und der miniaturisierten Größe. Werkzeugfreie, ein-Klick-Kopplung und schnelle Freisetzung sparen Montagezeit, während die kompakte Struktur (die Hälfte der Größe von SMA-Steckverbindern) ein hochdichtes Leiterplattenlayout ermöglicht, ideal für raumbegrenzte Geräte. Mit Präzisionsprozessen hergestellt, nimmt es Messinggehäuse (nickelt oder vergoldet), vergoldete Beryllium-Kupferkontakte und PTFE-Isolatoren an, die -40 ° C bis + 85 ° C (Hochtemperaturmodelle bis zu 125 ° C) und 500 + Steckzyklen standhalten.
Weit verbreitet in drahtlosen Kommunikationsgeräten, Testinstrumenten, GPS-Modulen, Videogeräten und industriellen Steuerungssystemen, wird es in der Regel mit kleinen flexiblen Kabeln wie RG-174 und RG-316 gepaart. Als kostengünstige, effiziente Lösung bleibt sie eine gängige Wahl für miniaturisierte, hocheffiziente HF-Verbindungen.
