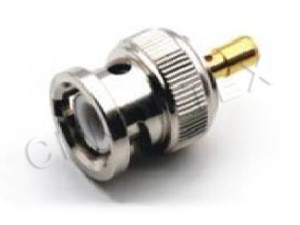

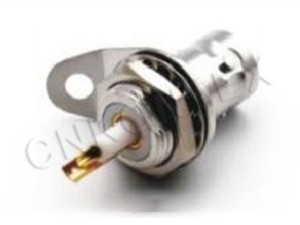

Serie BNC RF Coaxial Connector, Abkürzung für Bayonet Neill-Concelman Connector, ist ein klassisches, vielseitiges RF-Verbindungskomponent mit einem bequemen Bajonettsperrmechanismus. Es entspricht den Normen MIL-C-39012, IEC 61169-70 und GB 11315 und bietet eine Balance zwischen zuverlässiger Leistung, einfacher Bedienung und Kosteneffizienz und dient als eines der am häufigsten verwendeten Kernverbindungsteile in niedrigen bis mittleren Frequenzen-HF-Systemen in allen Branchen.
Die Serie verfügt über ausgezeichnete elektrische Leistung und hohe Vielseitigkeit. Es bietet duale Impedanzmöglichkeiten von 50Ω und 75Ω: 50Ω für HF-Kommunikations- und Testsysteme, 75Ω für Video- und Broadcast-Anwendungen. Es unterstützt einen Arbeitsfrequenzbereich von DC bis 4GHz (bis 11GHz für High-End-Modelle), mit herausragenden Schlüsselparametern: VSWR ≤1,30, Kontaktwiderstand des Innenleiters ≤0,2mΩ und des Außenleiters ≤2mΩ, Isolationswiderstand ≥5000MΩ, was eine stabile, verlustarme Signalübertragung und eine starke EMI-Schutzfähigkeit gewährleistet.
Sein einzigartiger Vorteil liegt in der Viertel-Dreh-Bajonett-Verriegelungskonstruktion, die eine werkzeugfreie, schnelle Paarung und Trennung ermöglicht und gleichzeitig ein versehentliches Lösen verhindert, geeignet für häufige Steckszenarien. Mit Präzisionsprozessen hergestellt, nimmt es Messinggehäuse (nickelt oder vergoldet), vergoldete Beryllium-Kupferkontakte und PTFE-Isolatoren an, die -55 ℃ bis + 165 ℃ Arbeitstemperatur und 500 + Steckzyklen standhalten.
Weit verbreitet in der Videoüberwachung (CCTV-Systeme), Testinstrumente, Rundfunkgeräte, Medizingeräte, Amateurfunk und industriellen Steuerungssystemen, wird es in der Regel mit RG-58, RG-59 Koaxialkabeln gepaart. Als ausgereifte, kostengünstige Lösung bleibt sie eine gängige Wahl für die vielseitige HF-Interconnection und unterstützt eine stabile Signalübertragung in verschiedenen kommerziellen und industriellen Szenarien.
