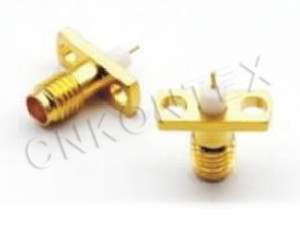

Die Serie SSMA RF Coaxial Connector ist eine Subminiatur-Hochleistungs-RF-Verbindungskomponente, die als kleinere Version von SMA-Steckverbindern mit ähnlicher Schnittstellenstruktur entwickelt wurde. Es entspricht den Normen MIL-C-39012, IEC 169-18 und GJB 681A und verfügt über einen sicheren Gewindekupplungsmechanismus von 10-36 UNS, kompakte Größe und ausgezeichnete Hochfrequenzleistung, der als Kernverbindungsteil in Hochdichte- und Hochfrequenzsystemen dient.
Die Serie verfügt über überlegene elektrische Leistung, die auf Hochfrequenzszenarien zugeschnitten ist. Mit einer festen Eigenimpedanz von 50Ω (75Ω optional für spezifische Anwendungen) unterstützt es einen breiten Arbeitsfrequenzbereich von DC bis 35GHz (bis zu 40GHz für erweiterte Modelle) und passt sich perfekt an Mikrowellen-, Millimeterwellen- und Hochgeschwindigkeitssignalübertragungsbedürfnisse an. Schlüsselelektrische Parameter sind hervorragend: VSWR wird innerhalb von ≤1,07 + 0,04√f (GHz) gesteuert, der Einführungsverlust ist extrem niedrig, der Kontaktwiderstand des Innenleiters ≤5mΩ und des Außenleiters ≤2,5mΩ, während der Isolationswiderstand ≥1000MΩ ist, was eine minimale Signaldämpfung und Verzerrung gewährleistet.
Seine einzigartigen Vorteile liegen in der Miniaturisierung und der zuverlässigen Gewindekupplung. Im Vergleich zu SMA-Steckverbindern ist es kompakter, ermöglicht ein hochdichtes Leiterplattenlayout und spart Platz, während der Gewindemechanismus eine feste Kopplung und eine starke Vibrationsbeständigkeit gewährleistet. Mit Präzisionsprozessen hergestellt, nimmt es vergoldete Messing männliche Kontakte, vergoldete Beryllium Kupfer weibliche Kontakte, Messing Gehäuse und PTFE Isolatoren, standhalten -55 ℃ bis +155 ℃ Arbeitstemperatur und 500 + Steckzyklen.
Weit in der Luft- und Raumfahrt, Radarsystemen, Satellitenkommunikation, Testinstrumenten, 5G-Millimeterwellenmodulen und Hochdichte-Leiterplattenverbindungen eingesetzt, wird es in der Regel mit Miniatur-flexiblen oder halbstiften Kabeln gepaart. Da sich die Ausrüstung zur Miniaturisierung und Hochfrequenz entwickelt, bleibt sie eine zuverlässige, leistungsstarke Lösung für die Subminiatur-HF-Interconnection.
